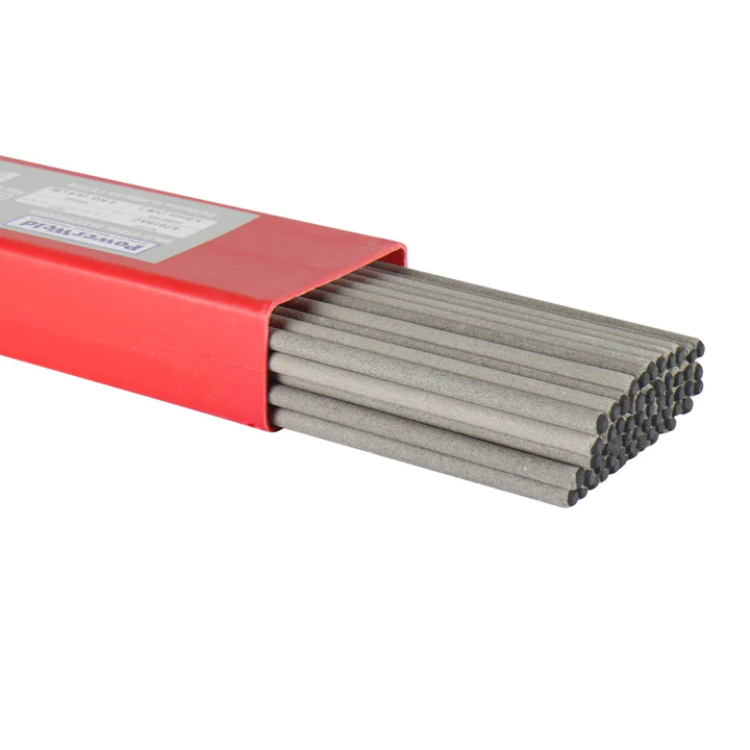

‏انواع الکترود جوشکاری یک سیم یا میله فلزی است. که در فرآیندهای جوشکاری برای هدایت جریان و تامین مواد پرکننده که اتصال جوش را تشکیل می دهد، استفاده می شود. این محصول نقش مهمی در ایجاد پیوند قوی و بادوام بین اجزای فلزی دارد.

ساختار الکترودهای جوشکاری

انواع ‏الکترود جوشکاری معمولاً از یک سیم هسته ای ساخته می شوند که با یک ماده شار پوشانده شده است. سیم هسته، که به عنوان فلز پرکننده عمل می کند، از یک آلیاژ خاص یا ترکیبی از فلزات متناسب با کاربرد جوش تشکیل شده است. پوشش شار برای محافظت از حوضچه جوش مذاب در برابر آلودگی جوی طراحی شده است.

الکترودهای جوشکاری بر اساس ترکیب آنها، فرآیند جوشکاری مورد نظر (مانند جوشکاری قوس فلزی محافظ، جوشکاری قوس الکتریکی فلزی با گاز، یا جوشکاری با هسته شار) و نوع جریانی که برای طراحی آنها طراحی شده است، طبقه بندی می شوند.



‏انواع الکترود جوشکاری



عملکرد انواع الکترود جوشکاری

 در حین جوشکاری، الکترود به یک منبع تغذیه متصل می شود و یک مدار الکتریکی ایجاد می کند که جریان از آن عبور می کند. همانطور که الکترود در نزدیکی قطعه کار قرار می گیرد، یک قوس الکتریکی ایجاد شده و گرمای شدیدی ایجاد می گردد که فلز پایه و مواد پرکننده الکترود را ذوب می کند. این فلز مذاب هنگام جامد شدن، مهره جوش را تشکیل می دهد و قطعات کار را به هم می پیوندد.

‏ انواع الکترود جوشکاری

 الکترودهای جوشکاری انواع مختلفی دارند تا با کاربردهای مختلف جوشکاری مطابقت داشته باشند، از جمله:

  • الکترودهای فولادی ملایم
  • الکترودهای فولاد ضد زنگ
  • الکترودهای چدن
  • الکترودهای آلومینیوم
  • و آلیاژهای تخصصی برای نیازهای صنعتی خاص.

 هر نوع الکترود برای ارائه عملکرد بهینه هنگام جوشکاری مواد خاص یا تحت شرایط خاص فرموله شده است. هنگام انتخاب الکترود جوش باید عواملی مانند ترکیب فلز پایه، طراحی اتصال، موقعیت جوش، خواص مکانیکی مورد نیاز جوش و شرایط محیطی را در نظر گرفت. تا از کیفیت و عملکرد مناسب جوش اطمینان حاصل گردد.

الکترود جوشکاری بر اساس قطر

‏الکترودهای جوشکاری در قطرهای مختلفی وجود دارند تا کاربردها و نیازهای مختلف جوشکاری را برآورده کنند. قطر یک الکترود نقش مهمی در تعیین نرخ رسوب، گرمای ورودی و ویژگی های مهره جوش دارد. در اینجا انواع رایج الکترودهای جوش بر اساس قطر آمده است:

  • ‏الکترودهای نازک (1/16 اینچ یا 1.6 میلی متر)

‏الکترودهای نازک برای جوشکاری مواد نازک و کاربردهایی که نیاز به کنترل دقیق گرمای ورودی و اندازه مهره جوش دارند، مناسب هستند. آنها اغلب برای جوشکاری فلزات سبک و در شرایطی که حداقل اعوجاج مورد نظر است استفاده می شود.

  • ‏الکترودهای متوسط ​​(3/32 اینچ یا 2.4 میلی متر)

‏الکترودهای با قطر متوسط ​​تعادلی بین نرخ رسوب و گرمای ورودی ایجاد می کنند و آنها را برای طیف وسیعی از کارهای جوشکاری مناسب می کند. آنها معمولاً در ساخت عمومی، جوشکاری سازه و کارهای تعمیر لوله گازی غرب تهران یا تشخیص ترکیدگی لوله با دستگاه غرب تهران استفاده می شوند.

  • ‏الکترودهای ضخیم (1/8 اینچ یا 3.2 میلی متر و بزرگتر)

الکترودهای ضخیم برای جوشکاری مواد ضخیم تر و کاربردهایی که به نرخ رسوب بالا و نفوذ عمیق نیاز دارند ایده آل هستند. آنها معمولاً در ساخت سنگین، ساخت و جوش اجزای ساختاری بزرگ به کار برده می شوند.

  • ‏الکترودهای تخصصی

‏برخی از الکترودهای تخصصی در قطرهای خارج از محدوده استاندارد با هدف رفع چالش های خاص جوشکاری موجود هستند. به عنوان مثال، الکترودهای بسیار نازک ممکن است برای جوشکاری پیچیده یا دقیق استفاده شوند. در حالی که الکترودهای بسیار ضخیم ممکن است برای فرآیندهای جوشکاری با رسوب بالا مناسب باشند.

‏مهم: انتخاب قطر الکترود به عواملی مانند ضخامت فلز پایه، موقعیت جوش، طراحی اتصال و ویژگی های جوش مورد نظر بستگی دارد. با انتخاب قطر الکترود مناسب، جوشکاران می توانند فرآیند جوشکاری را برای دستیابی به نتایج مطلوب از نظر نفوذ، میزان رسوب و کیفیت کلی جوش بهینه کنند.

الکترود جوشکاری از نظر نوع ساخت

‏ الکترودهای جوشکاری را می توان بر اساس نوع ساخت آنها دسته بندی کرد که به طراحی و ترکیب الکترود اشاره دارد:

‏1. الکترودهای مصرفی:

الکترودهای جوشکاری قوس فلزی محافظ (SMAW): این الکترودها که به الکترودهای چوبی نیز معروف هستند از یک سیم هسته فلزی پوشیده شده با یک ترکیب شار تشکیل شده اند. پوشش شار اهداف متعددی را انجام می دهد، از جمله ارائه گاز محافظ، تثبیت قوس و تسهیل تشکیل و حذف سرباره.

‏2. الکترودهای غیر مصرفی:

‏الکترودهای جوشکاری قوس تنگستن گاز (GTAW): این الکترودهای غیر مصرفی که به الکترودهای تنگستن نیز معروف هستند از تنگستن خالص یا آلیاژ تنگستن ساخته شده اند. آنها در طول فرآیند جوشکاری ذوب نمی شوند، بلکه قوس جوش را ایجاد و حفظ می کنند. الکترودهای GTAW معمولاً برای جوشکاری فلزات غیرآهنی و کاربردهای حیاتی که نیاز به کنترل دقیق بر فرآیند جوشکاری دارند استفاده می شود.

نتیجه گیری

در این مطلب به انواع الکترود جوشکاری اشاره شد. شما می توانید برای دریافت خدمات مختلف به وب سایت تاسیسات22 مراجعه کنید.
